Focke-Wulf Fw 189 Uhu 'Fliegendes Auge'
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

LuftArchiv.de

Eine Kette Fw 189 A, der Nahaufklärungsgruppe 9

LuftArchiv.de

LuftArchiv.de

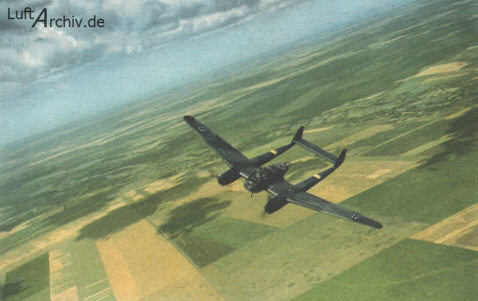

Fw 189 A auf Erkundungsflug

LuftArchiv.de
LuftArchiv.de

Fw 189 A-1 als Nachtjäger mit FuG 212 C-1 und 'Schräge Musik'

LuftArchiv.de
LuftArchiv.de

Fw 189 mit Gnôme-Rhône Motoren

LuftArchiv.de
LuftArchiv.de

Fw 189 V6, geplanter Panzerschlächter

LuftArchiv.de
LuftArchiv.de

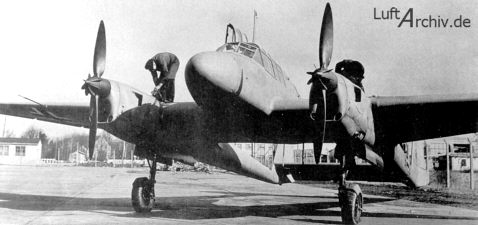

Fw 189 B-0 Schulversion

LuftArchiv.de
LuftArchiv.de

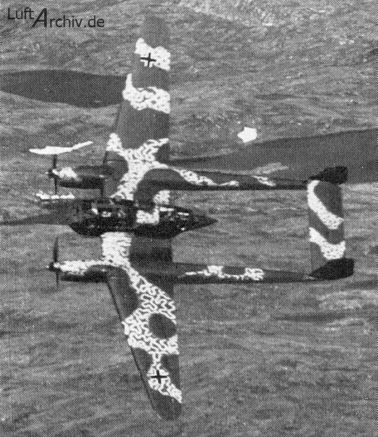

Fw 189 A-2 in der Gegend von Kirkenes/Eismeer

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Focke-Wulf Fw 189
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

Der Uhu resultierte aus einer 1937 erarbeiteten Unterlage für ein Frontbeobachtungs- und Aufklärungsflugzeug. Die zwischen doppelten Leitwerksträgern in das Tragflächenmittelstück eingearbeitete zentrale Kanzel mit umfassender Verglasung bot ein ausgezeichnetes Sichtfeld. Die Produktion der Fw 189 A umfasste die Nullserie A-0, die Vorserie A-1, die A-2 mit verbesserter Abwehrbewaffnung, die A-3 als Schulversion mit Doppelsteuer und die A-4 für leichte Angriffsaufgaben. Die Fw 189 B war eine fünfsitzige Ausbildungsvariante, die Fw 189 C eine geplante Nahunterstützungsversion, die Fw 189 D eine vorgesehene Schulversion mit Doppelschwimmern, die Fw 189 E hätte mit Gnôme-Rhône 14M Sternmotoren ausgerüstet werden sollen, bei der Fw 189 F führte man Argus-Triebwerke 411 MA-1 zu je 580 PS ein, wobei die F-1 umgerüstete A-2 waren und die F-2 neu gebaute Flugzeuge mit elektrisch betätigtem Fahrwerk, zusätzlichen Treibstofftanks und Panzerschutz (insg. 864 Flugzeuge).

LuftArchiv.de
Typenblatt
Baureihen: A,B,C,F,G,V
z.B.Typ: Verwendungszweck:
Fw 189 A-1 Aufklärer
Fw 189 F-2

Werte am Beispiel von:

Fw 189 F-2
Länge: 11,90 m
Spannweite: 18,40 m
Höhe: 3,10 m
Besatzung: 3
Motor: Argus AS 411
Leistung: 2 x 575 PS
Vmax: 380 km/h
Reichweite: 690 km
Gipfelhöhe: 7500 m
Bewaffnung: 2 x MG 17
2 x MG 81Z

.

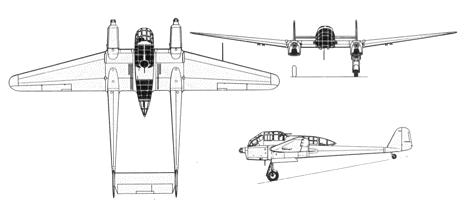

Dreiseitenansicht Fw 189
.


LuftArchiv.de
.

Tarnbeispiele

Fw 189; Stab/NJG 100
Fw 189 A-1; 1.ASt.(Heeres)/ 32
Fw 189 A-1; Nachtkette/NaGr. 15
Fw 189 A-2; 2.(H)/ 31
.
