Abwurfwaffen
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

Bei Beginn des 2. Weltkrieges waren außer der Stabbrandbombe von 1,1 kg Gewicht noch vier verschiedene Arten von Sprengbomben vorhanden. Die SC 10, 50, 250 und 500 waren Konstruktionen der üblichen, von vielen Staaten benutzten Art. Nur wenige Monate später kam zur Ausrüstung der Luftwaffe die SC 1000 hinzu, dann von der bereits am 29. Juli 1941 auf die Zitadelle in Brest-Litowsk abgeworfenen SC 1800 gefolgt. Dieser Bombentyp wurde übrigens gegen die am 7. März 1945 durch US-Truppen besetzte Rheinbrücke bei Remagen durch Jagdbomber FW 190 G-1 des NSG.20 eingesetzt. Mit der PC 500 begann die Reihe der Panzerbomben, die vor allem gegen gepanzerte Schiffsziele eingesetzt werden sollten. Um die Splitterwirkung zu vergrößern, wurde mit den SD-Typen die dickwandige Splitterbombe entwickelt. Die unter 10 kg Gewicht liegenden Typen der SD-Gruppe waren dabei für je einen Spezialzweck vorgesehen. So hatte die SD 2 das Aussehen einer Konservendose, die zusätzlich zwei runde Klappflügel trug. Durch die Rotation dieser Klappflügel wurde nicht nur der hochempfindliche Zünder entsichert, sondern auch die Auftreffgeschwindigkeit zu etwa 38 m/Sek. vermindert. Die geringste Berührung, das Aufhören der Flügelrotation löste sofort den Zünder aus. Die Entfernung solcher, z. B. in Bäumen hängen gebliebenen Blindgänger, stellte für nicht mit der Materie vertraute Personen eine erhebliche Gefahr dar. Eine andere Art der Wirkungserhöhung erfolgte mit den Bomben der SB-Serie, bei denen der Prozentsatz des Sprengstoffes bis zu 85% des Gesamtgewichtes gesteigert werden konnte. Das Ergebnis war eine sehr hohe Gasschlagwirkung. Bei den Abwurfwaffen gegen Schiffsziele wurde im allgemeinen das Torpedo LT F5b eingesetzt. Die Entwicklung der Bombentorpedos kam wegen Kriegsende nicht über die Erprobung hinaus.

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Größenvergleich
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

 LuftArchiv.de

LuftArchiv.de 1 SC 50 3 SC 250 5 SD 1000 7 SD 1400   9 SC 2000
2 PD 500 4 SC 500 6 SC 1000 8 SC 1800 10 SC 2500
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Sprengbomben
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

Ju 87 mit BdC 10 (je fünf SC 10 oder SD 10A)

LuftArchiv.de

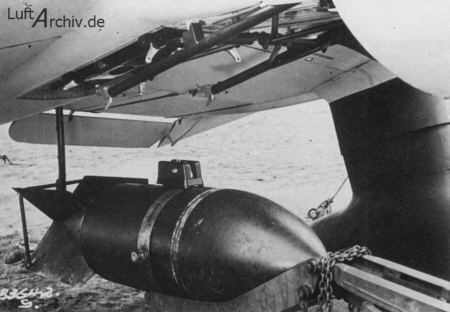

Die SC 250 wird zur Befestigung am Abwurfhebel der Ju 87 vorbereitet

LuftArchiv.de

SC 1000 'Herrmann'

LuftArchiv.de

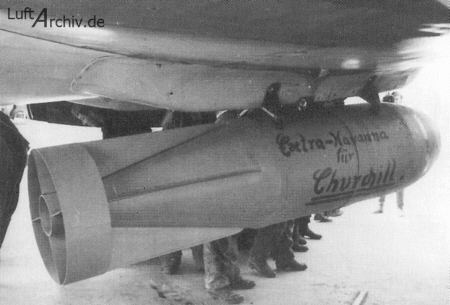

SB 1000 mit abgetrennter Leitfläche an der Fw 190 A-8

LuftArchiv.de

SC 2500 'Max'

LuftArchiv.de

LuftArchiv.de

LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
SC 10 10 86 585 4,2
SC 50 50 200 1095 25
SC 250 250 368 1615 135
SC 500 500 470 2022 270
SC 1000 'Herrmann' 1000 654 2800 530
SC 1800 'Satan' 1800 660 3500 1000
SC 2000 2000 660 3500 1200
SC 2500 'Max' 2450 829 3895 1700
SC 500 J 500 470 1975 245
PD 500 500 276 2100 32
PD 1000 1000 - - -
SB 1000 1000 654 2800 850
SB 1800 1800 660 3500 1500
SB 2500 2500 - - 1700
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Splitterbomben
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

SD 2 an einer He 46 gegen Infanterie-Ziele

LuftArchiv.de

SD 50 mit Abstandsrohren (Dinort-Spargel), zur Detonierung bereits über den Boden

LuftArchiv.de

SD 500 mit Verzögerungsfallschirm zum Abwurf in niedrigen Höhen

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
SD 1 1 50 350 0,2
SD 2 2 78 303 0,225
SD 4/HL 4 90 315 0,35
SD 4/HL RS 10,3 90 - 0,35
SD 9/HL 9 120 310 0,85
SD 10 A - 86 322 -
SD 50 50 200 1090 16
SD 70 70 200 1280 21
SD 250 250 368 1938 80
SD 500 500 369 2007 142
SD 1400 'Esau' 1400 563 2840 325
SD 1700 'Sigismund' 1700 660 3300 705
SD 500 A 500 447 2022 165
SD 500 E 396 1740 1740 110
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Panzerbomben
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

PC 500 RS

LuftArchiv.de

PC 1600

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
PC 500* 'Pauline' 500 395 2007 98
PC 1000* 'Pol' 1000 500 2100 160
PC 1400 'Fritz' 1400 562 2836 200
PC 1600 1600 660 3185 280
PC 1800 RS 'Panther' 2115 536 2690 230
* Diese Varianten gab es auch als PC 500 RS und PC 1000 RS = Raketenunterstützt
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Leucht -und Markierungsbomben
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
BL C 50 37,5 200 1088 25,2 (28 Leuchtkerzen)
NC 50 - - 650 Leuchtpulver
NC 250 - - - -
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Brandbomben
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

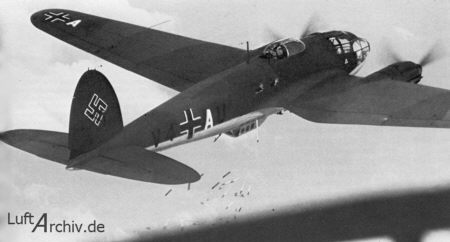

He 111 beim Abwurf von Stabbrandbomben

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
B1 1,1 50 350 0,2
B2 2,2 50 595 0,5
B4 4,2 80 700 1,2
B10 11 115 1070 3,5
B C 50 45 200 1095 19
B C 250 185 368 1938 80
B C 500 315 470 2007 160
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Minenbomben
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

LM B

LuftArchiv.de

BM 1000 'Monika'

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
LM A 520 - - -
LM B 900 - - -
LM C 600 - - -
LM F 1000 - - -
BM 1000 'Monika' 640 660 3225 -
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Torpedos und Bombentorpedos
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de

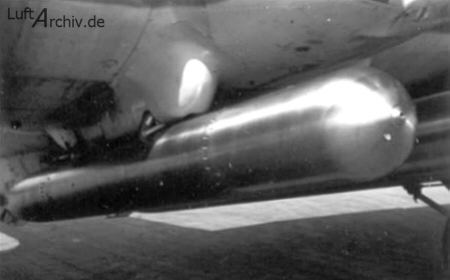

LT 350 an der He 111

LuftArchiv.de

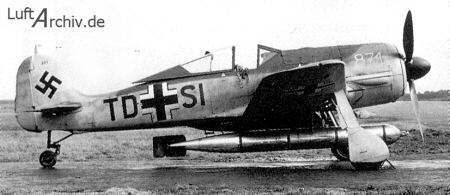

Fw 190 A-8/U14 als Träger für das LT F 5b

LuftArchiv.de

BT 700

LuftArchiv.de
LuftArchiv.de
LuftArchiv.de Gewicht in kg Durchmesser in mm Länge in mm Sprengstoff in kg
LT 350 250 350 - -
LTF 5b 765 450 5360 -
LTF 5w 900 450 - -
LT 850 810 - 5432 -
LT 950 950 - - 200
LT 1500 1500 - - -
BT 200 220 300 2395 100

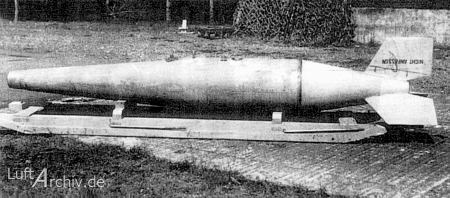

BT 400 435 378 2946 200
BT 700 A 780 426 3500 330
BT 700 B 755 456 3358 320
BT 1000 1180 480 4240 710
BT 1400 1510 620 4560 920
BT 1850 1923 620 4690 1050
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
Abwurfanlagen
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
LuftArchiv.de
ETC Elektrischer Träger für zylindrische Außenlasten
PVC Pulverelektrische Vertikalaufhängung für zylindrische Außenlasten
ESAC Elektrische Senkrechtaufhängung

VeMag 10 (links) und VeMag 50 (rechts) Vertikal-Bombenmagazine

LuftArchiv.de

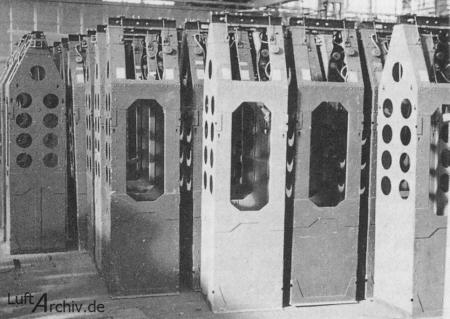

ESAC 250 Bombenmagazine für den Einbau in die He 111 H und P

LuftArchiv.de

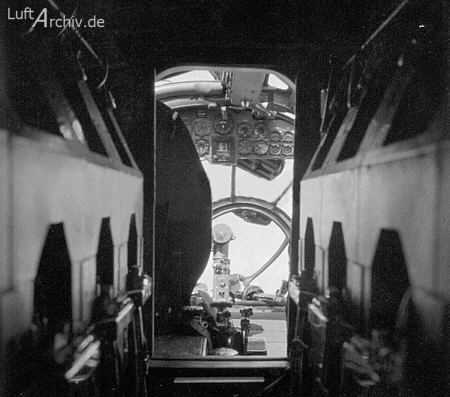

Blick in das innere einer He 111 mit ESAC 250 Bombenmagazinen

LuftArchiv.de

Bombenschacht Do 217 mit Schloßträger zur Aufnahme diverser Bombenschlösser

LuftArchiv.de

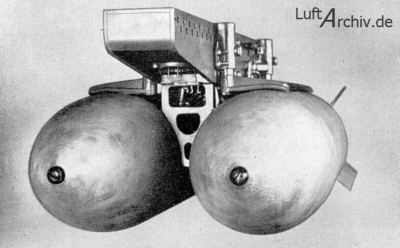

Bombenschloss für 2x50kg Bomben

LuftArchiv.de

ETC 500 Träger mit Einstellung für 250- und 500kg Bomben sowie 500kg Minen

LuftArchiv.de

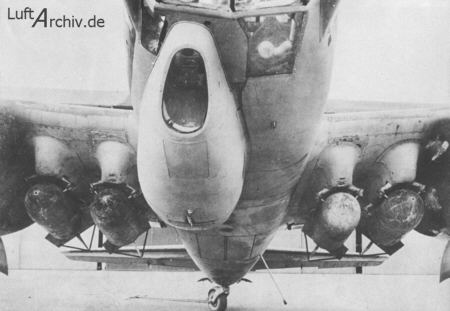

Ju 88 A-5 mit 4 Stück SC 250 an den PVC Trägern

LuftArchiv.de

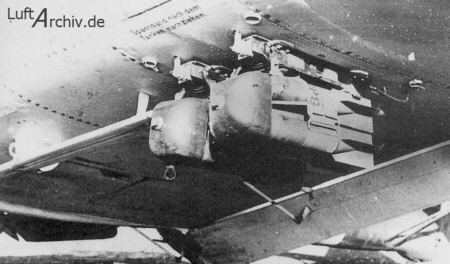

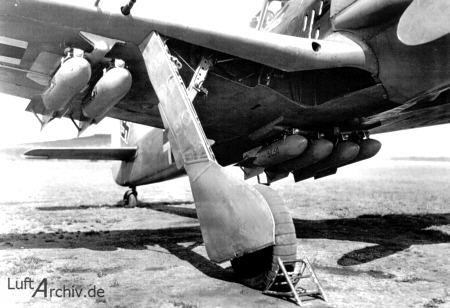

Fw 190 V9 mit 8 Stück SC 50 Bomben an den Außenträgern, wobei die Vierer-Trägeranordnung unterm Rumpf erprobt wurde..

LuftArchiv.de

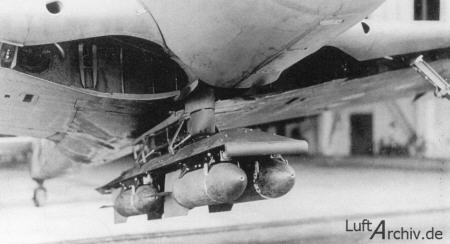

.. und dann in der endgültigen Ausführung als ER 4 an die Front kam
